Wenn Menschen beurteilen, ob ein Sportplatz gut ist, achten sie normalerweise zuerst auf die sichtbaren Teile: wie hell die Bahnoberfläche ist, wie flach der Rasen aussieht oder wie sauber die Gesamtoberfläche erscheint. Das ist verständlich. Doch in Wirklichkeit liegt der eigentliche Faktor, der über das Schicksal eines Sportplatzes entscheidet, völlig unsichtbar unter der Erde: das Untergrund- und Fundamentsystem.
Nach den Standards der World Athletics ist die Oberfläche nur die Vorderseite des Spielfelds. Der Untergrund und das Fundament entscheiden maßgeblich über Sicherheit, Ebenheit, Langzeitleistung und Lebensdauer. In der Praxis werden häufige Probleme wie Blasenbildung, Rissbildung, Setzungen, weiche Stellen nach Regen und Wellenverformung des Gleises nicht durch die Oberflächenschicht selbst, sondern durch schlechte Bodenbehandlung, nicht standardmäßige Fundamentstruktur oder unzureichende Verdichtung verursacht.
Ganz gleich, ob es sich um eine professionelle Wettkampfstätte, einen Schulspielplatz oder eine öffentliche Fitnessanlage handelt, ein standardisierter Untergrund- und Fundamentbau ist die Voraussetzung für konforme Abnahme, langfristige Haltbarkeit und sichere sportliche Leistung. Einfach ausgedrückt ist dies der wichtigste versteckte Teil des gesamten Sportplatzes.

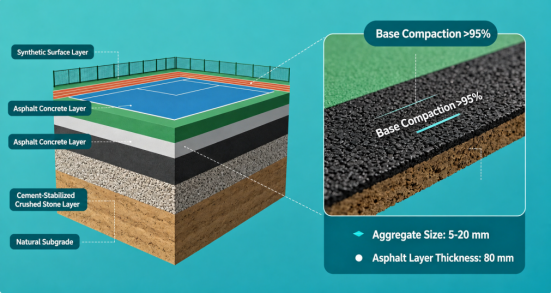

- Zweischichtiger Kernbau: Der Untergrundbau besteht aus dem natürlichen Untergrund als Tragschicht und dem Kunstfundament als Tragschicht. Diese beiden wirken zusammen und keines kann weggelassen werden.
- Drei kritische Indikatoren: Tragfähigkeit, Verdichtung und Ebenheit müssen streng kontrolliert werden. Die Gesamtverdichtung sollte mindestens 95 % betragen, die 28-Tage-Druckfestigkeit sollte mindestens 25 MPa betragen und die mit einem 3-Meter-Lineal gemessene Ebenheitsabweichung sollte 3 mm nicht überschreiten.
- Standardisierte Neigungskontrolle: Gemäß den Anforderungen von World Athletics sollte die Längsneigung in Laufrichtung nicht mehr als 0,1 % und die Querneigung des Abflusses nicht mehr als 1,0 % betragen, um Wettbewerbsgerechtigkeit und Entwässerungsleistung in Einklang zu bringen.
- Zonenspezifische Gestaltung: Die Laufbahn, die Landeplätze der Feldveranstaltungen, das Rasen-Infield und die Wurfflächen sollten je nach Belastungsbedingungen und funktionalen Anforderungen unterschiedlich gestaltet werden.
- Wasserdichtes und frostbeständiges Design: Sickerschutz-, Filter- und Pufferstrukturen sollten standardmäßig enthalten sein. In Frostregionen sollte eine zusätzliche geotextile Pufferschicht eingebaut werden, um Frostauftrieb, Rückversickerung und Setzungen zu verhindern.
3. Analyse und Erklärung
3.1 Was sind Untergrund und Fundament?
Unterbau- und Fundamentarbeiten gehören zu den kritischsten Teilen beim Sportplatzbau. Viele Konstruktionsfehler entstehen durch die Verwechslung ihrer Funktionen, was später zu häufigen Felddefekten führt.
Natürlicher Untergrund (ursprüngliche Tragschicht)
Dies ist die ursprüngliche Bodenschicht und die tiefste Strukturbasis des Feldes. Vor dem Bau muss der Mutterboden gründlich abgetragen und die Baustelle gereinigt werden, einschließlich der Entfernung von Unkraut, Schlamm, Bauschutt und organischer Erde. Weiche Zwischenschichten dürfen nicht zurückbleiben. Bei schwachem oder tiefliegendem Boden sollte ein abgestufter Schotterersatz oder eine dynamische Verdichtung eingesetzt werden. Die Dicke des Ersatzes sollte im Allgemeinen nicht weniger als 50 cm betragen und es sollten Belastungstests durchgeführt werden, um sicherzustellen, dass der Boden gleichmäßig, stabil und frei von Hohlräumen oder weichen Taschen ist.
Künstliches Fundament (strukturelle Stützschicht)
Diese Schicht wird über dem natürlichen Untergrund aufgebaut und dient als Kernstruktur, die die Oberfläche trägt und Sportlasten verteilt. Die beiden gängigsten Fundamenttypen sind Asphaltfundamente und zementstabilisierte Fundamente. Asphalt wird für professionelle Wettkampfstätten bevorzugt, während zementbasierte Systeme häufig für gewöhnliche Schul- oder Gemeinschaftsfelder verwendet werden. In allen Fällen sollte schichtweise aufgetragen und schichtweise gerollt werden, wobei die Schichtdicke im Allgemeinen 30 cm nicht überschreiten sollte, um die strukturelle Integrität zu gewährleisten.
3.2 Welcher Fundamenttyp sollte gewählt werden?
Asphaltfundament (bevorzugt für Wettkampfstätten)
Ein typisches Asphaltfundament weist einen zweischichtigen Aufbau mit einer Gesamtdicke von mindestens 80 mm auf. Eine übliche Konfiguration besteht aus 50 mm grober Asphalttragschicht plus 30 mm feiner Asphaltdeckschicht, kombiniert mit einer abgestuften Schotterunterschicht. Dieses System verfügt über eine hohe Flexibilität und ist weniger anfällig für Risse.
Seine Hauptvorteile sind eine hervorragende Stoßanpassung für die Leichtathletik, ein geringes Rissrisiko bei niedrigen Temperaturen, eine gute Verformungsbeständigkeit bei hohen Temperaturen und eine hohe Ebenheit, wodurch es sich gut für die World Athletics-Standards eignet.
Seine Nachteile sind höhere Material- und Baukosten, Empfindlichkeit gegenüber Schwankungen des Ölmarktes, Alterung im Laufe der Zeit und strengere Baukontrollanforderungen hinsichtlich Temperatur und Verdichtung.
Es eignet sich für Sportplätze, die eine hohe Ebenheit und Komfort erfordern, einschließlich professioneller Tennis-, Badminton- und Tischtennisplätze, und wird auch häufig auf Schulhöfen und kommunalen Sportstätten eingesetzt.
Zementstabilisiertes Fundament (üblich bei Projekten zur allgemeinen Nutzung)
Dieses Fundament erfordert in der Regel eine Dicke von mindestens 120 mm. Zementstabilisierter Schotter wird schichtweise zu einer steifen und wirtschaftlichen Struktur mit relativ hoher Baugeschwindigkeit verdichtet.
Zu seinen Vorteilen gehören hohe Druck- und Zugfestigkeit, gute Wasserstabilität, gute Frostbeständigkeit und stabile Leistung unter verschiedenen Klimazonen und Jahreszeiten. Es ist im Allgemeinen wirtschaftlicher als Asphalt.
Die Nachteile sind eine geringere Flexibilität und eine größere Neigung zur Bildung feiner Risse bei Temperaturschwankungen, sodass Dehnungsfugen und Dichtstoffschutz erforderlich sind.
Es eignet sich für Veranstaltungsorte mit hohen Belastungsanforderungen, wie z. B. große Leichtathletikplätze, Sportplätze in Industriegebieten mit starkem Fahrzeugverkehr und Regionen mit komplexen klimatischen Bedingungen.
3.3 Harte Indikatoren für Konstruktion und Akzeptanz

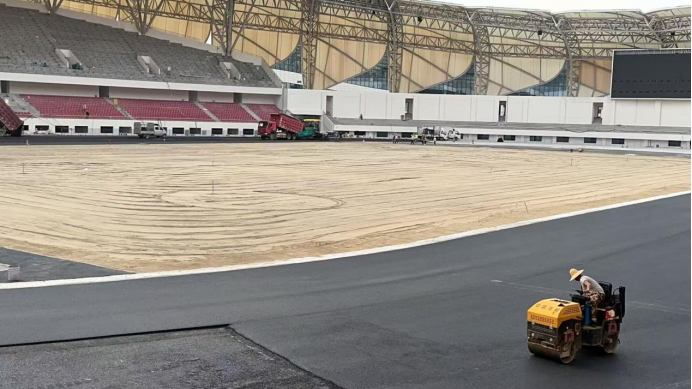

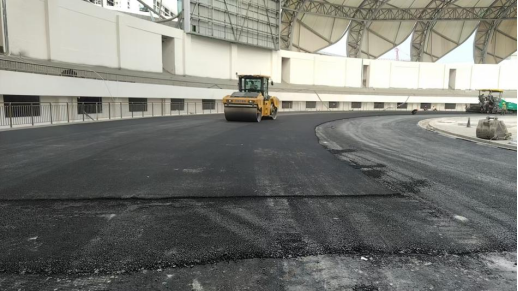

- Verdichtungsstandard: Beim Rollen sollte der Prozess von leicht nach schwer, von langsam nach schnell und mit überlappenden Radspuren erfolgen. Typischerweise ist statisches Walzen mit einer Walze über 12 Tonnen für zwei Durchgänge plus vier Durchgänge Vibrationswalzen erforderlich. Die endgültige Gesamtverdichtung muss mindestens 95 % betragen und darf keine Lockerungen, Sandungen oder Hohlräume aufweisen.
- Festigkeit und Ebenheit: Nach 28 Tagen Aushärtung muss die Druckfestigkeit mindestens 25 MPa betragen. Bei Verwendung eines 3-Meter-Lineals über das Spielfeld darf die Ebenheitsabweichung 3 mm nicht überschreiten, ohne sichtbare Höhen-Tief-Unterschiede oder wellenförmige Oberfläche.
- Präzise Gefällesteuerung: Das Längsgefälle darf nicht mehr als 0,1 % und das Quergefälle für die Entwässerung nicht mehr als 1,0 % betragen und muss dabei glatt und gleichmäßig bleiben.
- Wasserdichte und frostbeständige Struktur: Am Boden sollten Anti-Sicker-Geotextilien und Filterschichten installiert werden, um ein Rücksickern des Grundwassers zu verhindern. In Frostregionen muss zwischen der Schotterschicht und der Asphaltschicht eine geotextile Pufferschicht eingefügt werden, um Frostauftrieb, Rissbildung und Verformung zu verhindern.
Idealerweise sollten unter 60 mm Asphaltschotter mindestens 150 mm freier Auffangraum vorhanden sein. An ungünstigeren Standorten kann eine Aufbauschicht von 400-500 mm erforderlich sein. In Regionen, in denen die Temperaturen im Winter häufig unter 0 Grad Celsius fallen, ist eine größere Bautiefe erforderlich, um frostbedingte Auftriebe zu verhindern.
3.4 Unterschiedliche Zonen erfordern unterschiedliche Lösungen
- Laufbahnzonen: Fokus auf Ebenheit und Elastizität. Der Untergrund muss gleichmäßig sein und die Neigungskontrolle muss präzise sein, um eine stabile Leistung beim Sprinten, Langstreckenlauf und Hürdenlauf zu gewährleisten.
- Landeplätze für Feldwettkämpfe: Weitsprung-, Dreisprung-, Hochsprung- und Stabhochsprungzonen erfordern verstärkten Unterbau und Fundament, um die Schlagfestigkeit zu verbessern und lokale Setzungen zu verhindern.
- Wurfbereiche: Kugelstoß-, Diskus- und Hammerkreise erfordern eine gehärtete und verstärkte Bodenbehandlung, um Risse oder Einstürze bei konzentrierter schwerer Belastung zu vermeiden.
- Rasen-Infield: Der Schwerpunkt sollte auf Durchlässigkeit, Versickerungsschutz und Setzungswiderstand gelegt werden, kombiniert mit einer Entwässerungsstruktur, die sowohl das Rasenwachstum als auch die allgemeine Feldstabilität unterstützt.
3.5 Was leistet eigentlich eine gute Foundation?
Sportlersicherheit und Wettkampfgerechtigkeit
Aus biomechanischer Sicht ist ein flaches und stabiles Fundament die eigentliche Grundlage für die Sicherheit von Sportlern. Beim Laufen und Springen entstehen in dem Moment, in dem der Fuß den Boden berührt, große Aufprallkräfte. Wenn der Untergrund uneben ist, kommt es zu einer Unausgewogenheit der Kraftverteilung, was das Risiko von Ausrutschen, Knöchelverletzungen und einer instabilen Landung erhöht. Ein gut gebautes Fundament hilft, die Kraft gleichmäßiger zu verteilen und vermeidbare Sportverletzungen zu reduzieren. Gleichbleibende Neigung und Ebenheit sind ebenfalls Voraussetzungen für die Fairness des Wettbewerbs.
Längere Lebensdauer
Ein hochwertiges Fundament kann den von der Oberflächenschicht übertragenen Druck wirksam abfangen. Während der Nutzung ist die Oberfläche wiederholten Belastungen durch Sportler und Ausrüstung ausgesetzt. Bei schlechter Fundamentqualität kann es leicht zu Setzungen, Rissen und Hohlräumen kommen. Diese Probleme führen dazu, dass die synthetische Oberfläche oder der Rasen ihre Stabilität verliert und schließlich versagt. Ein starkes und gleichmäßiges Fundament verteilt den Druck gleichmäßig, reduziert Defekte in der Basisschicht und trägt dazu bei, Oberflächenfehler zu vermeiden, die durch zugrunde liegende strukturelle Probleme verursacht werden. In der Praxis kann ein hochwertiges Fundament die Lebensdauer vor Ort um 3 bis 5 Jahre verlängern und so die Renovierungs- und Wartungskosten erheblich senken.
Die World Athletics-Zertifizierung und Inspektionen durch Bildungs- und Sportbehörden erfolgen alle nach strengen Verfahren und Standards. Bei diesen Abnahmeprozessen gehört der standardisierte Untergrund- und Fundamentbau zu den zentralen Kernanforderungen. Selbst wenn die Oberfläche hervorragend aussieht, wird ein Feld mit einem nicht konformen Untergrund die formelle Zertifizierung oder behördliche Prüfung nicht bestehen.
Eine vollständig wasserdichte, frostbeständige und entwässernde Fundamentstruktur sorgt dafür, dass ein Feld dem Eindringen von Regenwasser, Frost und hohen Temperaturen standhält. In der Praxis bedeutet dies, dass das Feld auch bei Regen, Schnee oder heißem Wetter nutzbar und stabil bleibt und eine zuverlässige Allwetterleistung ermöglicht.
Der Untergrund und das Fundament eines Sportplatzes sind das unsichtbare Skelett, das die gesamte Spielstätte trägt. Noch wichtiger ist, dass sie die zentralen verborgenen Arbeiten sind, die die Feldqualität definieren und die Lebensdauer bestimmen. Die Oberflächenschicht ist für Aussehen und Haptik verantwortlich. Der Untergrund und das Fundament sind für Sicherheit, Haltbarkeit und Konformität verantwortlich. Beides ist wichtig, aber Letzteres ist grundlegender.
Unabhängig davon, ob es sich bei dem Projekt um eine professionelle Wettkampfstätte, einen Schulspielplatz oder einen Gemeinschaftssportplatz handelt, muss sich der Bau strikt an den World Athletics-Standards und den relevanten nationalen Standards orientieren. Bodenbefestigung, Schichtwalzen, präzise Hangkontrolle, Abdichtung, Frostschutz und zonenspezifische Konstruktion müssen ordnungsgemäß ausgeführt werden. Nur dann können häufig auftretende Mängel wie Risse, Ablagerungen, Blasenbildung und Pfützenbildung an der Quelle verhindert werden.
Nur wenn die verborgenen Anlagen solide gebaut sind, kann das Spielfeld eine wirklich stabile Basis haben, die ein gutes Erscheinungsbild, hohe Sicherheit und hohe Haltbarkeit unterstützt und ein reibungsloses und sicheres Laufen, Springen und Werfen ermöglicht und gleichzeitig Compliance, lange Lebensdauer und langfristigen Betrieb gewährleistet.
F1: Wenn eine Laufbahn Blasen, Risse oder Wellenverformungen aufweist, handelt es sich dabei um ein Oberflächenproblem oder ein Fundamentproblem?
A1: In den meisten Fällen handelt es sich um ein Fundamentproblem. Die Oberflächenschicht selbst bietet keine strukturelle Tragfähigkeit. Risse und Wellenverformungen entstehen in der Regel durch unzureichende Verdichtung, lokale Setzungen oder Hohlräume zwischen den Schichten. Ursache großflächiger Blasenbildung ist häufig das Fehlen einer Sickerschutzschicht, die eine Ansammlung von Grundwasser unter der Oberfläche ermöglicht. Durch die Reparatur nur der Oberfläche wird das Symptom behandelt, nicht die Grundursache.
F2: Wie sollten wir zwischen Asphaltfundament und Zementfundament wählen? Welches ist langlebiger?
A2: Für Wettkampfstätten und hochfrequentierte Felder ist ein Asphaltfundament die bevorzugte Option, da es eine bessere Flexibilität, eine höhere Ermüdungsbeständigkeit und ein geringeres Rissrisiko aufweist. Für normale Schulfelder oder Einrichtungen mit geringerer Nutzungsfrequenz bietet ein zementbasiertes Fundament ein besseres Preis-Leistungs-Verhältnis und eine schnellere Formgebung, allerdings müssen Dehnungsfugen und Abdichtungsschutz ordnungsgemäß ausgeführt werden. Bei konformer Bauweise ist Asphalt im Allgemeinen haltbarer.
F3: Warum müssen wir nach dem Fundamentbau 28 Tage warten, bevor wir die Deckschicht installieren?
A3: 28 Tage ist die Standardaushärtungszeit. Während dieser Zeit verdunstet Feuchtigkeit und die Struktur stabilisiert sich, bis die vorgesehene Druckfestigkeit von mindestens 25 MPa erreicht ist. Wenn die Aushärtungszeit nicht ausreicht, sind spätere Setzungen, Risse und Oberflächenschäden viel wahrscheinlicher.
F4: Was passiert, wenn die Fundamentverdichtung nicht ausreicht?
A4: Bei einer Verdichtung unter 95 % bleibt die Bodenschicht locker und voller Hohlräume. Nach einer gewissen Nutzungsdauer kommt es zu ungleichmäßigen Setzungen, die zu Gleisvertiefungen, Oberflächenrissen und Fugenrissen führen. Lose Untergründe fangen außerdem leicht Feuchtigkeit ein, was zu Blasenbildung und Ablösung der Kunststoffoberfläche führt. Dies ist eines der gravierendsten Qualitätsrisiken im Sportplatzbau.
F5: Erfordern regenreiche südliche Regionen und kalte nördliche Regionen eine unterschiedliche Fundamentbehandlung?
A5: Auf jeden Fall. In regnerischen Regionen müssen die Versickerungsschutzkonstruktion, die Entwässerungsleistung und die Hangpräzision verbessert werden, um Wasseransammlungen und Durchnässung zu verhindern. In kalten Regionen ist eine geotextile Frostschutzpufferschicht unerlässlich, um Frostauftrieb, Fundamentrisse und Oberflächenschäden zu verhindern.
F6: Ein neues Feld sieht flach aus. Brauchen wir noch Fundamenttests?
A6: Ja. Die visuelle Inspektion zeigt nur die Oberfläche. Kernindikatoren wie Verdichtung, Tragfähigkeit, innere Aushöhlung und Neigungsgenauigkeit können nur durch Tests bestätigt werden. Es sind Sandkegel-Verdichtungstests, 3-Meter-Lineal-Ebenheitstests, erneute Neigungsprüfungen und Festigkeitstests erforderlich. Ein Feld ist nur dann wirklich qualifiziert, wenn die Daten dem Standard entsprechen.
