בתוך קמפוס הספורט של Quzhou: משלוח מסלול בפארק ספורט בשטח של 700,000 מ'ר

א. הקדמה

אצטדיון קווזו אינו מציג את עצמו כזירה עצמאית קונבנציונלית. תוכנן על ידי MAD Architects כמרכז פארק ספורט המשתרע על פני כמעט 700,000 מ'ר, המקום בן 30,000 המושבים מתנשא מנוף של תלים נטועים, שבילים ומרחב ציבורי. נראה שהחופה הסגלגלה שלו מרחפת מעל קערת הישיבה, בעוד שחלק גדול מהתוכנית התומכת נבלע באדמה שמתחתיה.

השאיפה האדריכלית הזו משנה את הדרך שבה יש להבין את מסלול הריצה. הסגלגל האדום אינו מוצר טכני מבודד המונח בתוך מעטפת גמורה. הוא יושב בנקודה שבה נפגשים גיאומטריית התחרות, עיצוב הנוף, מבנה הגג, צבעי הישיבה, פעולות האירועים ורצף הבנייה.

II. אצטדיון שתוכנן כנוף

הקערה המרכזית שייכת לפרויקט ציבורי גדול בהרבה

פארק הספורט נתפס כיותר מאוסף של מבני תחרות. שבילים חוצים את הצורות המכוסות בדשא, והמבקרים יכולים לנוע בחלקים מהנוף גם כאשר לא מתקיים אירוע גדול. האצטדיון הוא האלמנט הגדול ביותר, אבל הרעיון הוויזואלי תלוי בקריאת האתר כולו כשטח אחד רציף.

עבור קבלן המסילה, יש חשיבות למסגרת הרחבה הזו. דרכי גישה, אחסון חומרים ואזורי עבודה צריכים להתקיים יחד עם עבודות נוף ובניית מתקנים סמוכים. נתיב מסירה שנראה פשוט בתוכנית אצטדיון עשוי לעבור באזורים הדרושים למספר עסקאות אחרות.

בתוך הקערה, לכל צבע יש עבודה

הישיבה הירוקה והגג החיוור מחברים את הפנים לקונספט הנוף. מסלול הריצה האדום מספק את הצבע הרציף החזק ביותר ברמת השדה ומעניק לקערה גיאומטריה אתלטית מדויקת. כל קו נודד, תפר לא אחיד או כתם מזוהם יפעלו נגד פנים המסתמך על משטחים נקיים ורחבים.

זהו פרויקט שבו איכות חזותית ואיכות טכנית קשה להפריד. תפרים מאובטחים, קימורים אמיתיים ומרקם עקבי הם דרישות ביצועים, אך הם גם מגנים על התמונה המיועדת של האדריכל.

III. מה תצלום ההתקנה מספר לנו

המסלול הותקן בתוך סביבת בנייה פעילה

תמונה אחת באתר אינפורמטיבית במיוחד. הישיבה, הדשא והגג כבר היו מתקדמים היטב, בזמן שהצוותים עדיין עבדו מעבר למסלול. שורות ארוכות של משקולות זמניות עוקבות אחר התפרים הטריים, ומחזיקות את החומר במקומו במהלך ההדבקה. כבלים, כלים ואזורי עבודה מאורגנים לאורך הישר ולא מפוזרים על פני הקערה.

זוהי תזכורת שימושית כי התקנת מסלול מתרחשת לעתים רחוקות לאחר שכל קבלן אחר עזב. צוות השטח עובד בתוך מקום כמעט גמור, שבו עדיין יש לשלוט באבק, גישה, עבודה תקורה ושינויי תוכנית.

טבלת מחסומים מעשית

מחסום אתר	שאלה לצוות הפרויקט	למה זה חשוב
שחרור בסיס	האם המצע התקבל לפילוס, חוזק, סדקים ולחות?	הדבקת גליל על בסיס לא פתור מעבירה את הפגם למסלול המוגמר.
שחרור אזור העבודה	האם פעילויות מאובקות, רטובות או עיליות מופרדות משטח המסלול?	זיהום יכול להשפיע על הידבקות ולסמן לצמיתות את פני השטח.
רצף חומרים	האם גלילים מזוהים ומבויימים בסדר הנחת?	רצף נכון מפחית טיפול מיותר ועוזר לשמור על המשכיות חזותית.
הדבקת תפר	האם כל סעיף יכול להישאר משוקלל ומוגן למשך הזמן הנדרש?	תנועה מוקדמת עלולה להפריע למפרק לפני שהקשר התפתח.
הגנה סופית	האם מסלולים של ציוד וקבלנים אחרים מוגדרים בבירור?	משטח שהושלם הוא הכי פגיע לפני מסירה רשמית.

IV. הפיכת לחמניות מתוצרת המפעל לאליפסה אחת רציפה

הסטרייט מבסס שליטה; הקימורים בודקים את זה

ישרים ארוכים נותנים לצוות קווי התייחסות ליישור ולרווח התפר. עקומות פחות סלחניות. כל גלגול עוקב אחר רדיוס משתנה, ושגיאות מיקום קטנות יכולות להצטבר על פני רוחב המסילה. לכן, תוכנית ההתקנה צריכה לזהות קווי בקרה, כיוון גליל ואסטרטגיית חיתוך לפני תחילת ההדבקה המלאה.

צמתים סביב המדרכה הפנימית, תעלת הניקוז ואזורי אירועי שטח זקוקים לאותה תשומת לב. אלו הם המקומות שבהם המים, התנועה ועומס הקצוות נוטים להתרכז. פירוט נקי אינו תוספת דקורטיבית; זה מפחית את מספר המעברים החלשים במערכת.

עבודת התפר היא רצף, לא תיקון של הרגע האחרון

תמונת הבנייה של Quzhou מראה כי בקרת התפר התייחסה כאל פעולה ייעודית. החומר ממוקם, הקשר מופעל, משקולות מוחלות והאזור נשמר יציב. רצף מתודי זה אמין יותר מאשר ניסיון לתקן קצוות מוגבהים לאחר שהמסלול שמסביב כבר נפתח לתנועה.

לאחר השלמת ההדבקה, הצוות בודק את המשכיות פני השטח לפני סימון הקו. הגיאומטריה הלבנה הסופית צריכה לשבת על אליפסה יציבה, לא לשמש להסוות בעיות יישור מתחתיה.

V. חיבור מסלול הואדונג

Huadong Track מייצרת מערכות מסלול ריצה מגומי טרומיות כגלילים המיוצרים במפעל. המגוון הנוכחי שלה כולל קונסטרוקציות חומר שונות ואפשרויות עובי לתחרות, אימונים ושימוש באצטדיון כללי. העברת היווצרות פני השטח לייצור עוזרת לשלוט בצבע, במרקם ובמבנה החומר לפני שהגלילים מגיעים למקום.

Quzhou גם מראה את הגבול של היתרון הזה. גליל עקבי עדיין יכול להיות מאוחסן בצורה גרועה, להניח על בסיס לא מקובל או להינזק על ידי סחר אחר. אספקת המוצרים צריכה אפוא להתחבר לשרטוטי פריסה, ניהול אצווה וגליל, הנחיית התקנה, תכנון דבק והליכי הגנה.

עבור אצטדיון ציון דרך, הגישה המאוחדת הזו חשובה יותר מתיאור מוצר בפני עצמו. היצרן, המתקין והקבלן הראשי צריכים הגדרה משותפת של מתי אזור העבודה מוכן ומה צריך להישאר ללא הפרעה לאחר הנחת כל חלק.

VI. מסירה צריכה להרגיש חסרת אירועים

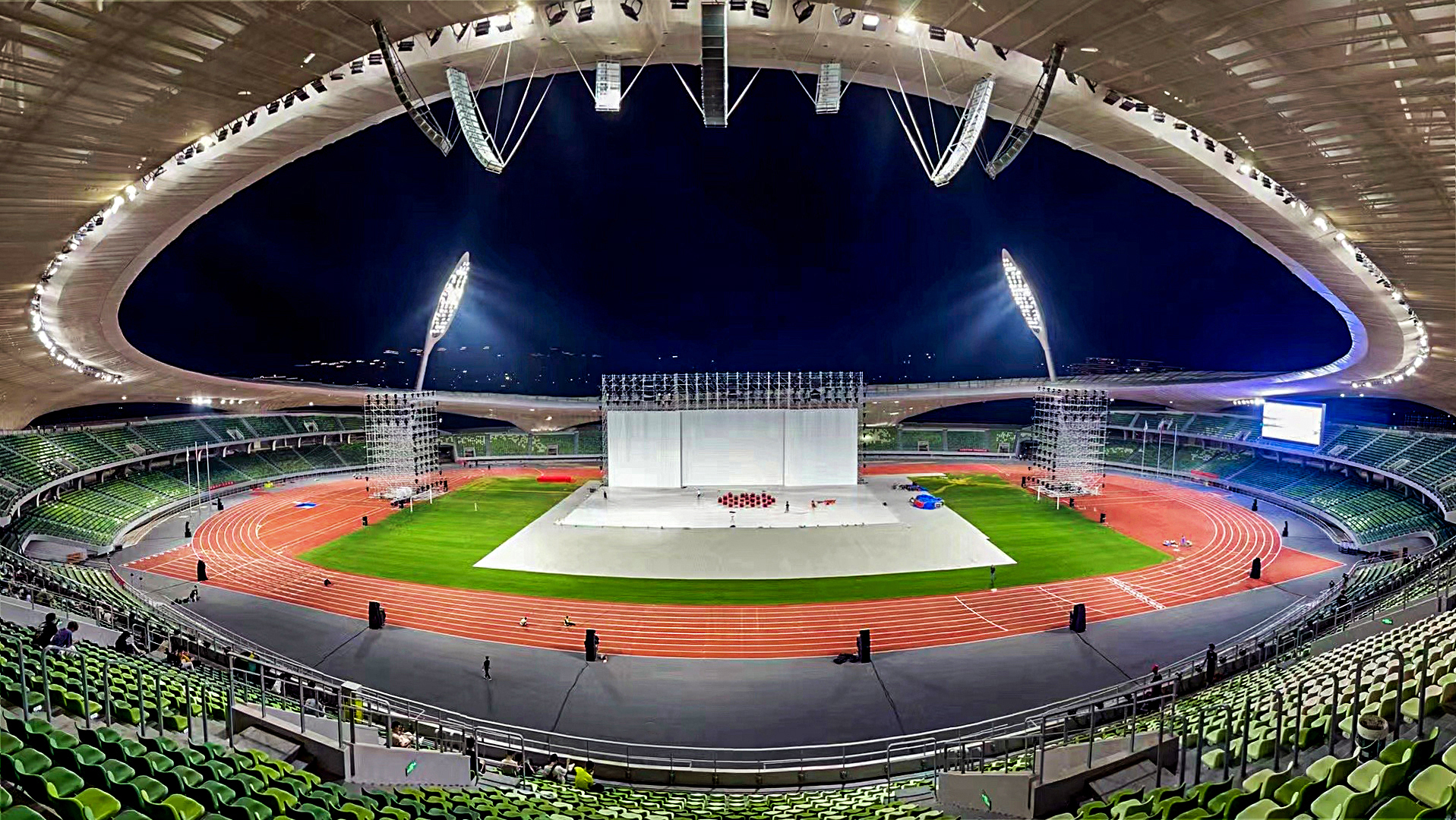

התמונות שהושלמו מציגות אליפסה אדומה נקייה תחת קורת גג ייחודית מאוד. לתוצאה הזו אין צורך בסיפור מוגזם על שבחים מיידיים. במקום ספורט ציבורי, התוצאה החזקה ביותר היא לרוב שקטה יותר: המסלול נקרא כחלק מהארכיטקטורה, הכנת האירוע יכולה להמשיך, וצוותי התחזוקה מקבלים משטח עם פרטים ברורים ורישומים נגישים.

הניגוד בין תמונת הבנייה לתצוגה המוגמרת שימושי. במהלך ההתקנה, כל תפר הוא משימה נפרדת. בעת מסירה, המשימות הללו צריכות להיפתר לשדה רציף אחד. זו המטרה האמיתית של אספקת מסלול טרומי ממושמע.

VII. מַסְקָנָה

קמפוס הספורט Quzhou זוכה לדיון נרחב בשל אדריכלות הנוף שלו, אבל המקום מציע גם שיעור בנייה מעשי. אצטדיון שאפתני מבחינה ויזואלית אינו מפחית את הצורך במשמעת טכנית; הוא חושף את האיכות של כל ממשק בצורה ברורה יותר.

חומר מסלול ריצה טרומי מביא ייצור מבוקר לפרויקט. התוצאה הסופית עדיין תלויה בשחרור בסיס, לוגיסטיקה, הגדרה, חיבור תפר, תיאום סחר והגנה. בקוז'ו, ההחלטות הרגילות למראה היו אלו שאפשרו למסלול לשבת בנוחות בתוך בניין יוצא דופן.

ח. שאלות נפוצות

1. כמה גדול הוא פארק הספורט Quzhou?

מקורות אדריכליים ציבוריים מתארים את המתחם ככמעט 700,000 מ'ר. האצטדיון של 30,000 מושבים הוא המרכז שלו.

2.מדוע מסלול טרומי רלוונטי לאצטדיון מובל בעיצוב?

ייצור במפעל תומך בצבע, מרקם ומבנה חומר עקביים על פני משטח גלוי גדול. זה גם מפחית את כמות עבודות יצירת השטח המתבצעות בתוך האצטדיון שכמעט הושלם.

3. מה משיג שקלול תפר במהלך ההתקנה?

משקלים זמניים שומרים על החומר המלוכד שטוח ויציב בזמן שהדבק מתפתח. השיטה ומשך הזמן המדויקים צריכים להיות בהתאם לתנאי המערכת והאתר המאושרים.

4. האם ניתן להתקין את המסלול בזמן שעבודות אצטדיון אחרות נמשכות?

כן, אבל רק עם אזורי עבודה מבוקרים. יש להפריד אבק, לחות, פעילות מעל, מסלולי ציוד וגישה על פני אזורים שהושלמו מהפעלת המסלול.
