Tiêu chuẩn tạo nên sự khác biệt: Kênh thoát nước sân thể thao và các cơ sở hỗ trợ bảo vệ sự an toàn và kéo dài tuổi thọ

 I. Giới thiệu

Sức mạnh cốt lõi của một sân thể thao chuyên nghiệp không bao giờ bị giới hạn ở đường chạy bằng phẳng hay khu vực thi đấu tuân thủ. Nó cũng được tìm thấy trong các công trình bị che giấu bên dưới bề mặt và xung quanh rìa ruộng. Là 'hệ thống hô hấp' của sân thể thao, hệ thống thoát nước là một cơ sở thiết yếu trong quá trình xây dựng sân Điền kinh Thế giới. Sổ tay hướng dẫn cơ sở vật chất điền kinh yêu cầu rõ ràng tất cả các địa điểm thi đấu và tập luyện chính thức phải được trang bị kênh thoát nước tiêu chuẩn hóa và các phương tiện thoát nước hỗ trợ để việc thoát nước khoa học có thể ngăn ngừa đọng nước, hư hỏng bề mặt, lún nền và các vấn đề liên quan.

Cho dù địa điểm là sân vận động thi đấu chuyên nghiệp, sân thể thao trường học hay cơ sở thể dục công cộng thì việc thiết kế, xây dựng và bảo trì hệ thống kênh thoát nước sẽ trực tiếp xác định an toàn vận hành, tuổi thọ sử dụng và tuân thủ thi đấu. Thiết bị thoát nước chất lượng cao hỗ trợ hoạt động tập luyện và thi đấu trong điều kiện trời mưa, giảm nguy cơ trượt ngã, đồng thời bảo vệ bề mặt tổng hợp, sân cỏ và bề mặt khoáng chất nhiều nhất có thể. Chúng cũng giúp giảm chi phí bảo trì và tạo nền tảng cho hoạt động lâu dài của địa điểm.



II. Những điểm chính

Dựa trên các tiêu chuẩn chính thức của Điền kinh Thế giới và thông lệ ngành về xây dựng sân thể thao, những điểm chính về kênh thoát nước sân thể thao và các cơ sở hỗ trợ có thể được tóm tắt thành năm lĩnh vực, bao gồm thiết kế, cấu trúc, chức năng, xây dựng, vận hành và bảo trì:

Định vị cốt lõi:

Công trình thoát nước là công trình ngầm cần thiết cho các sân thể thao. Chúng thực hiện ba chức năng: thu nước mưa trên bề mặt, dẫn nước thấm dưới lòng đất và loại bỏ nước đọng khỏi địa điểm. Chúng là rào cản chính bảo vệ sự an toàn tại hiện trường và tính toàn vẹn của cơ sở.

Thành phần hệ thống:

Một hệ thống thoát nước hoàn chỉnh bao gồm sáu mô-đun cốt lõi: kênh thoát nước vòng, ống thoát nước một đầu vào, bể hứng, giếng kiểm tra, ống thoát nước chính và lớp chống thấm/lọc. Mỗi mô-đun có vai trò xác định và phối hợp với nhau để xả nước hiệu quả.

Tiêu chuẩn tuân thủ:

Sân thể thao chủ yếu sử dụng hệ thống thoát nước bề mặt. Bề mặt đường đua phải tuân thủ nghiêm ngặt các yêu cầu của Điền kinh Thế giới về độ dốc, kích thước và vật liệu. Độ dốc ngang của đường không quá 1,0% và độ dốc dọc không quá 0,1%. Vận tốc dòng chảy của ống, kích thước kênh và khoảng cách thoát nước đều có yêu cầu dung sai rõ ràng.

Thiết kế theo vùng cụ thể:

Nên áp dụng các bố trí thoát nước khác nhau cho đường chạy, khu vực hạ cánh trong sự kiện, sân cỏ trong sân, nhảy vượt rào và các khu vực khác, phù hợp với yêu cầu thoát nước của từng loại bề mặt.

Vận hành và bảo trì dài hạn:

Các kênh thoát nước sân thể thao và các phương tiện hỗ trợ phải bao gồm các biện pháp ngăn cát, ngăn thấm và chống tắc nghẽn. Việc vệ sinh và bảo trì thường xuyên có thể ngăn ngừa hiệu quả các vấn đề thường gặp như lắng cặn đường ống, tích tụ nước ở chân đế và biến dạng trường.



III. Phân tích và giải thích chi tiết

A. Phân loại và chức năng của các cơ sở cốt lõi

Kênh thoát nước sân thể thao không phải là một rãnh đơn lẻ mà là một công trình có tính hệ thống với các chức năng được phân chia rõ ràng. Các mô-đun của nó được thiết kế để đáp ứng các tiêu chuẩn xây dựng sân Điền kinh Thế giới:

Kênh thoát nước vòng (Kênh thoát nước chính):

Là công trình thoát nước chính, kênh thoát nước vòng được lắp đặt xung quanh đường ray tiêu chuẩn dài 400 m, với tổng chiều dài phù hợp với quy mô hiện trường. Nó thường được kết nối với 6 đến 8 bể đánh bắt hoặc giếng kiểm tra. Khoảng cách giữa các nút phải được xác định thông qua tính toán thủy lực và điều kiện địa điểm thực tế để đảm bảo thoát nước thuận lợi. Kênh có thể sử dụng kênh rỗng polyester hoặc kết cấu bê tông, có nắp trên có thể tháo rời. Chiều rộng khe thường được kiểm soát ở mức 10 đến 25 mm tùy thuộc vào phương pháp đưa nước vào. Nó thu thập nước mưa từ đường đua và các khu vực xung quanh, đồng thời đóng vai trò là tuyến thoát nước chính cho địa điểm.

Ống thoát nước một đầu vào:

Được lắp đặt xung quanh đường ray theo kiểu nhúng và được trang bị các thiết bị ngăn cát, mỗi cửa vào phải cung cấp diện tích lấy nước ít nhất là 0,001 m2. Đối với các bề mặt tổng hợp không thấm, khoảng cách giữa các ống không quá 2,5 m. Đối với bề mặt thấm nước và bề mặt khoáng sản, khoảng cách không quá 5,5 m. Những đường ống này dẫn hướng chính xác cho việc đọng nước cục bộ và che đi các điểm mù thoát nước mà kênh vành đai chưa xử lý được hoàn toàn.

3. Bể đánh bắt và giếng kiểm tra:

Chúng kết nối các kênh thoát nước với các đường ống chính. Kích thước của chúng phải phù hợp với thông số kỹ thuật của kênh. Cấu trúc ngăn cát tích hợp cho phép cặn và mảnh vụn lắng xuống, giúp ngăn ngừa tắc nghẽn đường ống. Chúng cũng đóng vai trò là điểm truy cập bảo trì để kiểm tra rò rỉ, lắng cặn và các vấn đề khác sau này, khiến chúng trở thành nút chính để bảo trì hệ thống.

4. Ống thoát nước chính:

Ống thoát nước chính được chia thành ống kín và ống đục lỗ. Vận tốc dòng chảy tối thiểu phải là 0,5 m/s và tối đa 3 m/s, với độ dốc đường ống được kiểm soát chặt chẽ ở mức 0,3% đến 0,5%. Chúng vận chuyển nước được thu thập từ các lưu vực đánh bắt và các kênh đến lưu vực tiếp nhận, giúp xả nước nhanh chóng.

5. Lớp chống thấm và lọc:

Được lắp đặt bên trên và bên dưới lớp thoát nước, lớp này sử dụng vải địa kỹ thuật trọng lượng cao và màng chống thấm để ngăn trầm tích xâm nhập vào đường ống và ngăn dòng nước ngầm chảy ngược. Nó bảo vệ cấu trúc nền móng và giúp ngăn chặn hiện tượng nền móng bị mềm và lún.



B. Tiêu chuẩn thiết kế thoát nước theo khu vực (Yêu cầu của điền kinh thế giới)

Do vật liệu bề mặt và điều kiện kết cấu khác nhau giữa các khu vực thể thao nên bố trí thoát nước phải được thiết kế theo khu vực để đảm bảo không có điểm chết thoát nước:

Khu vực đường đua tổng hợp:

Một hệ thống kết hợp các kênh vòng và ống nhúng được sử dụng. Với độ dốc ngang 1,0%, nước mưa được dẫn vào trong và thoát nhanh qua các công trình thoát nước xung quanh, ngăn chặn hiện tượng đọng nước trên bề mặt ảnh hưởng đến cân bằng dòng chảy.

Khu vực hạ cánh sự kiện hiện trường:

Các lớp thoát nước chuyên dụng và kết cấu lưới thoát nước được lắp đặt ở đáy hố cát nhảy xa và nhảy ba. Các lỗ thoát nước và đường ống chuyên dụng được dành riêng bên dưới các vòng ném ném, ném đĩa và ném búa để giải quyết tình trạng đọng nước ở những vùng trũng thấp và ngăn ngừa ván cát dính bùn hoặc sập ruộng.

Khu vực sân cỏ:

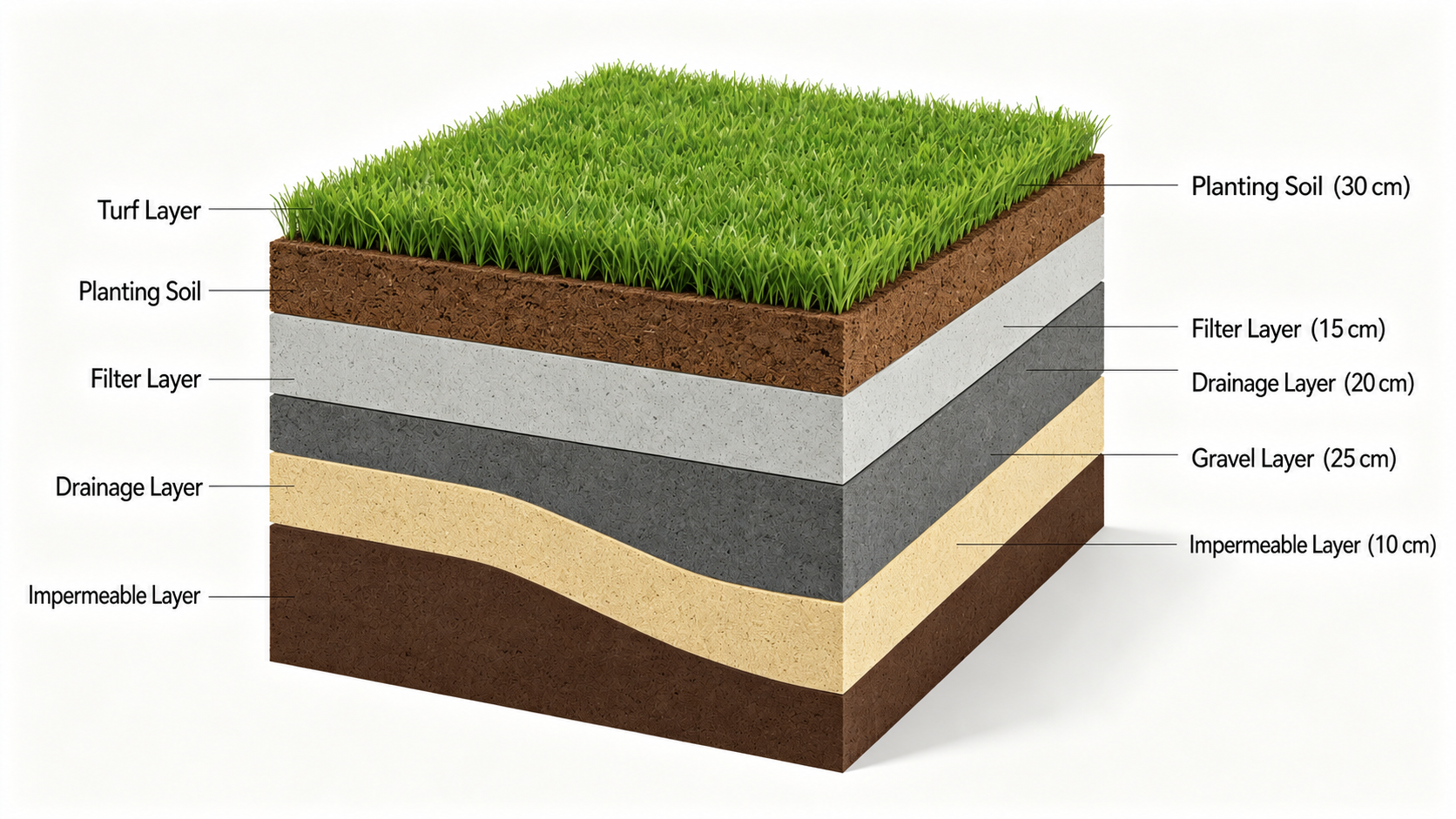

Một hệ thống thấm và thoát nước kết hợp được thông qua. Các ống thoát nước ngầm được đặt cách nhau 4 đến 6 m và ghép với lớp thoát nước dày 100 đến 150 mm. Bằng cách sử dụng tính thấm của bề mặt cỏ, nước mưa được thấm vào và dẫn đi, ngăn ngừa tình trạng thối rễ cỏ và làm mềm lớp nền do đọng nước.

Khu vực vượt chướng ngại vật nước:

Các ống thoát nước bằng gang hoặc nhựa đặc biệt và van trượt được lắp đặt để nhanh chóng xả nước nhảy và thoát nước xung quanh ao, đáp ứng nhu cầu chuyển tiếp khô/ướt của các sự kiện vượt tháp.



C. Yêu cầu kỹ thuật cốt lõi cho xây dựng

Theo Sổ tay hướng dẫn cơ sở vật chất điền kinh và tiêu chuẩn xây dựng sân thể thao trong nước, việc xây dựng kênh thoát nước phải kiểm soát chặt chẽ ba chỉ số chính. Sai lệch quá mức có thể khiến địa điểm không đạt được chứng nhận sân thi đấu:

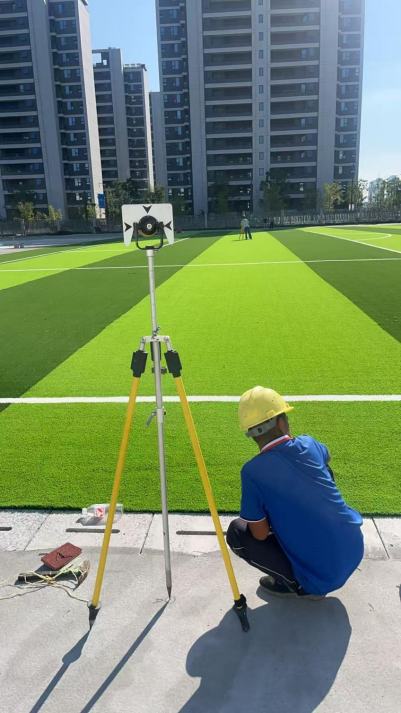

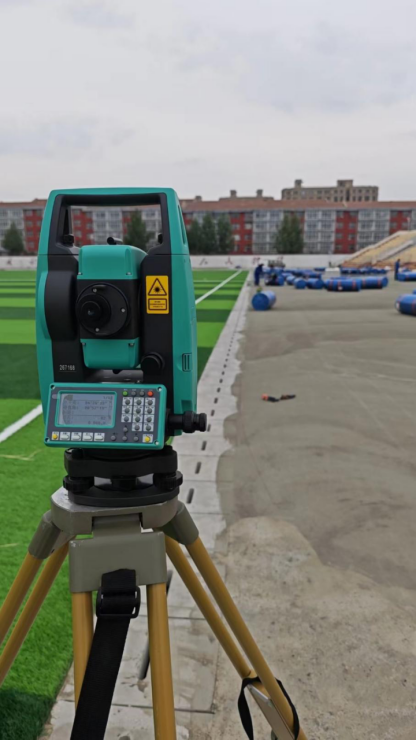

Kiểm soát độ chính xác của độ dốc:

Độ dốc thoát nước ngang của đường không quá 1,0% và độ dốc dọc theo hướng chạy không quá 0,1%. Độ dốc đường ống thoát nước chính phải từ 0,3% đến 0,5%, độ lệch độ dốc được kiểm soát trong khoảng +/- 0,3%, đảm bảo dòng nước mưa tự nhiên và không đọng lại.

Tiêu chuẩn về độ chính xác của kết cấu:

Các kênh bê tông phải đáp ứng các yêu cầu về lớp nền cho các kết cấu không chịu lực nói chung, có cường độ nén ít nhất là 15 MPa và độ dày đáy ít nhất là 200 mm. Các mối nối ống phải được bịt kín bằng vòng cao su để tránh rò rỉ. Độ lệch ngang và độ cao của tất cả các công trình thoát nước không được quá 20 mm, đảm bảo tuân thủ các yêu cầu về độ phẳng của ruộng.

Yêu cầu về sự phù hợp của vật liệu:

Các địa điểm thi đấu tốt nhất nên sử dụng vật liệu polyester, thép không gỉ và bê tông cường độ cao chống ăn mòn. Những vật liệu này chống lại sự lão hóa và tải trọng lăn và phù hợp cho các cuộc thi đấu và tập luyện thường xuyên. Cấu trúc chống thấm và lọc nên được lắp đặt ở nền để cân bằng hiệu suất thoát nước với độ ổn định của hiện trường.



D. Giá trị và lợi ích cốt lõi

1. Bảo vệ an toàn thể thao:

Một hệ thống thoát nước thích hợp sẽ loại bỏ tình trạng đọng nước và bùn lầy, giảm trượt và ngã khi chạy, nhảy và ném, đồng thời hỗ trợ việc tập luyện và thi đấu công bằng và an toàn.

Kéo dài thời gian sử dụng dịch vụ tại hiện trường:

Theo các tiêu chuẩn liên quan, hệ thống thoát nước phải loại bỏ nước đọng trong vòng 2 đến 3 giờ sau khi ngừng mưa lớn. Điều này giúp ngăn chặn các bề mặt tổng hợp bị phồng rộp, phai màu và lão hóa do ngâm nước, đồng thời ngăn chặn sự lún của nền đất và sâu cỏ, giảm đáng kể chi phí sửa chữa và cải tạo.

Đáp ứng các yêu cầu về chứng nhận cuộc thi:

Cần có các công trình thoát nước được tiêu chuẩn hóa để chứng nhận địa điểm tổ chức Điền kinh Thế giới và để chấp nhận các địa điểm thi đấu ở mọi cấp độ. Nếu không có hệ thống thoát nước tuân thủ, địa điểm không thể tổ chức các sự kiện điền kinh chính thức.

Cải thiện việc sử dụng địa điểm:

Trong và sau mưa, nước đọng có thể được thoát ra nhanh chóng và ruộng có thể trở lại sử dụng sớm hơn. Điều này tránh được chu kỳ đọng nước khi trời mưa và điều kiện lầy lội sau đó, cải thiện đáng kể tần suất sử dụng địa điểm.

IV. Phần kết luận

Các kênh thoát nước của sân thể thao và các cơ sở hỗ trợ thường bị công chúng bỏ qua, tuy nhiên chúng lại là những công trình cốt lõi quan trọng đối với địa điểm thi đấu. Việc tiêu chuẩn hóa thiết kế, xây dựng, vận hành và bảo trì trực tiếp quyết định độ an toàn, sự tuân thủ và độ bền tại hiện trường. Không giống như thoát nước thành phố thông thường, hệ thống thoát nước sân thể thao phải tuân thủ chặt chẽ các tiêu chuẩn cụ thể của Điền kinh Thế giới và đáp ứng bốn yêu cầu chính: độ chính xác của độ dốc, khả năng thích ứng theo vùng cụ thể, ngăn chặn rò rỉ và tắc nghẽn cũng như độ ổn định lâu dài. Mục tiêu là thoát nước nhanh, dẫn nước chính xác và bảo vệ lâu bền.

Cho dù địa điểm là sân vận động thi đấu chuyên nghiệp hay sân tập luyện hàng ngày, chỉ có cơ sở thoát nước có hệ thống và tiêu chuẩn hóa mới có thể ngăn ngừa cơ bản rủi ro đọng nước, bảo vệ bề mặt và cấu trúc nền thể thao, bảo vệ vận động viên và đáp ứng các tiêu chuẩn chấp nhận cho các cuộc thi ở mọi cấp độ. Các công trình được che giấu chính xác là nền tảng thực sự của một sân thể thao chất lượng cao.

V. Câu hỏi thường gặp

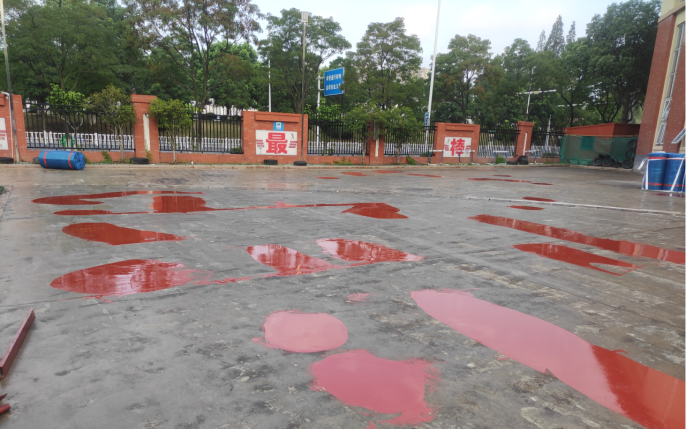

Câu hỏi 1: Nguyên nhân chính dẫn đến hệ thống thoát nước kém và đọng nước sau mưa trên sân thể thao là gì?

Trả lời 1: Các nguyên nhân chính thuộc ba loại. Thứ nhất, việc xây dựng không đạt tiêu chuẩn như độ dốc quá lớn hoặc đường ống bị lệch khiến nước mưa không thể chảy tự nhiên. Thứ hai, tắc nghẽn cơ sở xảy ra khi các lưu vực và kênh đánh bắt không được làm sạch trong một thời gian dài, tạo điều kiện cho trầm tích và mảnh vụn làm tắc nghẽn đường ống. Thứ ba, thiết kế dành riêng cho vùng kém để lại những điểm mù về thoát nước, đặc biệt là ở các khu vực hạ cánh của sự kiện thực địa và các vùng trũng không có hệ thống thoát nước chuyên dụng. Việc xây dựng nghiêm ngặt theo tiêu chuẩn Điền kinh Thế giới, kết hợp với việc vệ sinh và bảo trì thường xuyên có thể giải quyết được vấn đề này.

Câu hỏi 2: Sự khác biệt giữa thiết bị thoát nước dành cho sân đấu thông thường và các địa điểm thi đấu là gì?

Trả lời 2: Sự khác biệt chính là độ chính xác, vật liệu và tiêu chuẩn hỗ trợ. Các lĩnh vực công cộng thông thường thường chỉ cần thoát nước kênh cơ bản, với yêu cầu thấp hơn về độ dốc và độ chính xác về kích thước. Các địa điểm thi đấu hạng I và hạng II yêu cầu hệ thống thoát nước được tiêu chuẩn hóa hoàn chỉnh, với sự kiểm soát chặt chẽ về độ lệch dốc, tốc độ dòng chảy của đường ống và khoảng cách cơ sở. Chúng cũng sử dụng vật liệu có độ bền cao, chống ăn mòn và bao gồm các cấu trúc chống thấm, chống cát và kiểm tra hoàn chỉnh. Họ phải vượt qua chứng chỉ kỹ thuật của Điền kinh Thế giới và đáp ứng nhu cầu thi đấu thường xuyên, tiêu chuẩn cao.

Câu 3: Công trình thoát nước có cần bảo trì thường xuyên không? Bảo trì bao gồm những gì?

Đ3: Có. Bảo trì thường xuyên là điều cần thiết cho hiệu suất thoát nước lâu dài. Bảo trì định kỳ chủ yếu bao gồm làm sạch trầm tích và mảnh vụn từ các kênh, lưu vực đánh bắt và đường ống để tránh tắc nghẽn; kiểm tra tính toàn vẹn của các mối nối và nắp ống và sửa chữa kịp thời các bộ phận bị hư hỏng hoặc rò rỉ; kiểm tra độ dốc thoát nước và dòng chảy trước mùa mưa; đồng thời dọn bỏ các mảnh vụn tích tụ sau mưa để tránh nước đọng lại làm hư hại chân ruộng.

Câu hỏi 4: Độ lún của nền và hiện tượng phồng rộp bề mặt tổng hợp có liên quan đến hệ thống thoát nước không?

A4: Chúng có liên quan chặt chẽ với nhau. Nếu hệ thống thoát nước bị hỏng, không xả nước kịp thời, nước mưa sẽ thấm xuống chân ruộng lâu ngày, làm mềm đất, lún, sụt lún. Đồng thời, bề mặt tổng hợp bị ngâm quá lâu có thể bị phồng rộp, nứt, phai màu hoặc bong tróc. Hơn 80% hư hỏng bề mặt và các vấn đề biến dạng nền trên sân thể thao bắt nguồn từ hệ thống thoát nước không tuân thủ hoặc bảo trì không đầy đủ.

Câu hỏi 5: Có thể sử dụng cùng một hệ thống thoát nước cho sân thể thao và đường chạy nhân tạo không?

Câu trả lời 5: Không. Đường ray tổng hợp là bề mặt không thấm nước và dựa vào các kênh bề mặt và đường ống nhúng để thu và xả nước nhanh chóng. Sân cỏ là một bề mặt có khả năng thấm nước và cần có lớp thấm/thoát nước ngầm và các ống đục lỗ để dẫn nước đi. Hai hệ thống này khác nhau rất nhiều về hệ số thoát nước, khoảng cách cơ sở và thiết kế kết cấu. Sử dụng một hệ thống cho cả hai có thể gây ra tình trạng thoát nước kém và gây hư hại cho đồng ruộng, vì vậy mỗi khu vực phải được thiết kế riêng biệt.
