I. 簡単な答え: 線路マーキングで最も難しい部分は、直線を描くことではなく、検査に合格するのに十分な誤差を厳密に制御することです。
標準ラインマーキングは、走行トラックの表面が完成した後の単純な仕上げステップではありません。精密な操作です。会場が検査に合格し、準拠した競技施設として機能できるかどうかを決定するのは、通常、ラインが白くきれいに見えるかどうかだけではなく、千鳥スタートが正しく計算されているかどうか、曲線のマーキングが滑らかなままであるかどうか、およびコーティングが表面に確実に接着しているかどうかによって決まります。
現場で最も一般的な再加工ケースは、全面的な欠陥であることはほとんどありません。多くの場合、いくつかの重要な詳細が間違っていることがあります。表面は乾いているように見えますが、その下には湿気がまだ残っていることがあります。曲線制御点の間隔が広すぎる場合、滑らかな円弧ではなく目に見える角度のあるセグメントが作成されます。あるいは、作業員が時間を節約するために 1 回のパスで多量にスプレーしようとしすぎて、後で流れ、剥がれ、または粗いエッジが発生するだけになる場合があります。
プロジェクトが世界陸上競技大会のルールや学校の受け入れ基準に従って納品されなければならない場合、ラインマーキングを単純な白ペイント作業として扱うことはできません。測定、レイアウト、材料、塗布、硬化はすべて連携して行う必要があります。
合成トラックまたはプレハブロール表面を設置した後、上面が乾いているように見えるからといってラインマーキングを開始してはなりません。多くのプロジェクトでは、表面は少なくとも丸 7 日間かけて硬化する必要があります。低温、雨天、または換気が悪い状況では、さらに 3 ～ 5 日延長するのが一般的です。
現場チェックは色や触覚だけに留まらないはずです。より現実的なアプローチは、表面がまだ水分を放出しているかどうか、ほこりが残っているかどうか、修復された領域が完全に安定しているかどうかを検査することです。水分がベース層または最上層内にまだ閉じ込められている場合、マーキングの後半で接着の問題が現れることがよくあります。
条件が「十分に近い」ように見える場合、ラインマーキングは失敗することがよくあります。温度、湿度、表面状態が不安定な場合、不良発生のリスクが急速に高まります。一般的な動作範囲は 10 ～ 35°C 、相対湿度は 85%未満です。雨、濃霧、強風は一般的にマーキング作業には適さない条件です。
多くの乗組員が過小評価しているのは、雨が止んだ直後の期間です。上面はすぐに乾燥しますが、合成層の細孔内には水分がまだ残っている可能性があります。マーキングの開始が早すぎると、泡立ち、剥離、または局所的な白化が発生することがよくあります。
標準的なトラックマーキングは、「利用できるものなら何でも」という状況ではありません。トータル ステーション、スチール テープ、エアレス スプレー装置、湾曲したテンプレート、マスキング テープ、ガイド ブレードはすべて、最終的な精度とエッジの品質に直接影響します。
素材も同様に重要です。より高いレベルの競技会場では、2 液型ポリウレタン マーキング ペイントが使用されることがよくあります。学校や地域の施設では、低臭で環境に優しい水ベースのシステムが好まれることが多くなっています。熱可塑性マーキング材料は耐久性があるかもしれませんが、熱により最上層が損傷する可能性があるため、合成トラックの表面やプレハブロールに直接使用するのには適していません。
多くの人は、スプレーしたラインがきれいにまっすぐに見えるかどうかを重視します。実際には、会場が検査に合格するかどうかを最も多く決定するのは、最初に行われる測定とレイアウトです。レイアウトが間違っていると、きれいに見えるラインでも間違った場所に配置されてしまいます。

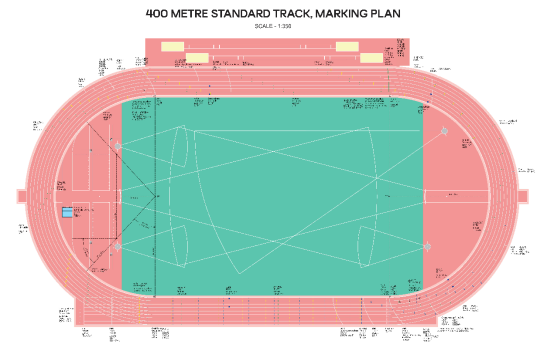

標準的なトラックでは、レーン ライン、スタート ライン、ブレーク ライン、リレー ゾーンをレイアウトする前に、トータル ステーションを使用してカーブの中心、直線からカーブへの移行点、フィニッシュラインのベースライン、その他の主要なコントロール ポイントを固定するプロセスが一般的です。世界陸上の練習でよく参照される 28 個のコントロール ポイントは、まさにペイントが開始される前に誤差を圧縮するために存在します。
通常、直線セクションの方が扱いやすいです。本当の困難は多くの場合、カーブにあります。コントロール ポイントの間隔が広すぎる場合、または作業員が目で見て「滑らかに」しようとすると、最終結果には適切な連続した円弧ではなく目に見えるねじれが表示されることがあります。
スタートラインもよくある失敗ポイントです。 200m、400m、800mのよろけは大まかに見積もることはできません。競技距離では、プラスの許容誤差は許容されますが、マイナスの許容誤差は許容されません。ラインが短く配置されている場合、結果は小さな修正ではありません。これは通常、そのセクションの完全なやり直しを意味します。
エッジの粗い欠陥の多くは、スプレープロセス自体によって引き起こされるものではありません。これらは、レイアウト後の保護が不十分なために発生します。十分にしっかりと押し付けられていないマスキング テープ、きれいに配置されていない曲線テンプレート、人の通行によって移動した基準マークはすべて、塗装を開始する前にエッジの品質を低下させる可能性があります。
より安全なアプローチは、連続して押し続けて急いで前に進まないことです。レイアウト後に重要な寸法を再確認し、エッジ シーリングとテンプレートの検証を完了することをお勧めします。ここでもう少し時間を費やすと、後でやり直す時間を大幅に節約できることがよくあります。
会場が違えば優先順位も異なります。競技会場では通常、耐摩耗性、耐紫外線性、接着性、およびグレア制御が重視されます。学校のプロジェクトでは、環境性能、臭気、長期メンテナンスコストがより重視されることがよくあります。
以下の表は、3 つの一般的なマーキング材料カテゴリの実際的な比較を示しています。
材質の種類 |
代表的な塗布方法 |
主な利点 |
より適している |
2液型ポリウレタンマーキングペイント |
エアレススプレー、薄く塗布 |
強力な接着力、優れた耐摩耗性、強力な耐候性を備え、より高水準な用途に適しています。 |
プロの競技会場、標準スタジアム、トレーニングセンター |
水性の冷間塗布型マーキングペイント |
常温でスプレー |
環境に優しく、臭気が少なく、比較的簡単に塗布できます。 |
学校、コミュニティ施設、日常のトレーニング施設 |
熱可塑性マーキング材料 |
ホットメルトスクリード塗布 |
肉厚が厚く、ロードスタイルの用途でも耐久性がある |
ハードベースエリア。合成トラック表面やプレハブロールシステムでの直接使用は推奨されません。 |
2 成分材料の混合が間違っていると、硬化が早すぎたり、塗布後に不安定なままになる可能性があります。水ベースの材料が完全に混合されていない場合、色の一貫性と適用範囲が目に見えて変化する可能性があります。
厚さは別の問題です。時間を節約するために、一部の作業員は一度に厚塗りをしようとします。これはまさに、たるみ、泡立ち、重いペイントエッジを生み出す傾向があるものです。より一般的で安定した方法は、薄いコートを 2 回スプレーし、乾燥膜の厚さを約 0.8 ～ 1.5 mmの適切な範囲内に保つことです。.
車線のラインは規則的に見えるかもしれませんが、基本レイアウトがずれていると、それに伴ってライン全体も変化します。標準的な 400 m のトラックでは、車線幅は通常約 1.22 mに制御されますが、ライン幅は通常 5 cmで、車線幅は通常右側のラインを含めて測定されます。
フィニッシュラインはまっすぐに見えるだけではありません。正確な仕上がり読み取りと画像認識をサポートする必要があります。エッジが弱かったり、過度に反射していたり、厚さが目に見えて不均一だったりする場合、問題は単なる表面上のものではありません。会場の使い方にも影響します。
これらのマーキングは、単に「おおよその位置」に配置することはできません。スタートラインにはスタッガー計算が含まれます。ブレークラインには遷移位置が含まれます。リレー ゾーンには、ゾーンの長さとエッジの明瞭さが関係します。これらのいずれかがオフになっていると、ルールへの準拠に直接影響する可能性があります。
そのため、これらのマーキングは通常、目で見てその場で調整するよりも、最初に座標、2 番目にテンプレート、最後にスプレーという一連の手順で処理する方が適切です。
管理が不十分なプロジェクトでは、レーン番号、ハードルマーク、補助記号が最後に何気なく追加されるものとして扱われることがよくあります。実際には、これらはまさに乗組員が真の基準に沿って働いているかどうかを明らかにする詳細です。
ナンバーの端がぼやけていたり、テンプレートの位置がずれていたり、短いレーンマークの長さが異なっていたりすると、会場全体が使えるものの、真の意味でプロフェッショナルではないように見え始めます。それは学校の受け入れと正式な会場の提供の両方において重要です。
マーク後の最初の 24 時間は、雨が常に最大の脅威になるわけではありません。不適切なサイト閉鎖はよくあります。人々がそのエリアを横切るのが早すぎたり、機器を引きずったり、材料をその上で移動させたりすると、局所的なフィルムの損傷が発生し、後で修復した跡が残る可能性があります。
この手順は単純ですが、見落とされがちです。障壁、警告標識、現場引き継ぎ制御はすべて適切に設置する必要があります。
多くのプロジェクトでは、24 時間が経過すると表面は「すでに乾燥」し、通常のアクセスが再開できると想定しています。人も、用具も、スパイクさえも戻るのが早すぎます。短期的な問題はすぐには現れないかもしれませんが、後の剥離、白化、摩耗の加速は、多くの場合、この段階での不十分な硬化制御に関連しています。
より安全なアプローチは、最初の 7 日間を実際の安定化期間として扱うことです。特に屋外の現場では、天候の変化によって初期の衰弱が増幅される可能性があります。
トラックマーキングの承認は、線が白く均一に見えるかどうかにとどまりません。寸法の再チェック、接着力、摩耗性能、環境コンプライアンス、および完全な建設記録はすべて、標準プロジェクト引き継ぎの一部です。
多くの会場が拒否されるのは、作業全体が不十分だからではなく、重要な記録が欠落していたり、いくつかの重要な要素が完全に再チェックされていなかったりするためです。この問題は現実的であり、非常に一般的です。
通常はそうではありません。多くのプロジェクトでは少なくとも丸 7 日間の養生が必要ですが、低温や雨天の場合はさらに長い時間がかかることがよくあります。表面が内部で安定していない場合、剥離や局所的な層間剥離が発生する可能性が非常に高くなります。
通常、問題はスプレーガン自体ではありません。多くの場合、不十分なコントロール ポイント密度、不適切な曲線テンプレート、または作業員が目で見てラインを滑らかにしようとしたことが原因で発生します。曲線は、より密な座標点と適切なテンプレートを使用してレイアウトする必要があります。
塗布温度が十分に高いため、合成またはロール状の上面に損傷を与える可能性があります。後で膨れや亀裂、あるいは大規模な剥離が発生する可能性があります。標準的な合成トラック システムよりもハードベース エリアに適しています。
一般的な理由は 2 つあり、それは屋外スポーツでの使用に適していない材料の選択と、コーティングの厚さが薄すぎるか塗布速度が速すぎることです。通常、最良の予防策は、適切な材料の選択、2 パスの薄いスプレー、および制御された硬化から得られます。
この種の問題は通常、ちょっとした修正では対処できません。競技距離が必要な基準に満たない場合、会場は完全に受け入れを拒否する可能性があります。深刻な場合は、マーキングを削除し、最初から配置し直す必要があります。
トラックマーキングは最終ステップのように見えるかもしれませんが、実際に会場をプロの施設として引き渡すことができるかどうかを決定することがよくあります。本当の違いを生み出すのは、単に表面に白い線が存在するかどうかではなく、測定が正しいか、材料の選択が適切か、塗布が管理されているか、硬化期間が適切に守られているかどうかです。
プロジェクト管理の観点から見ると、2 つの間違いは特に大きな損失をもたらします。 1つはラインマーキングを通常の塗装作業として扱うことです。もう一つは、スピードの名を借りた圧縮測定と硬化制御です。 1つ目は、会場をプロフェッショナルではないように見せます。 2 番目の場合は、直接の手戻りリスクが生じます。
目標が、準拠していて受け入れやすく、後のメンテナンスが容易なトラックを提供することである場合、マーキング段階は技術的なプロセスとして管理されるべきであり、急いでパッチアップ作業として最後まで放置されるべきではありません。
