Muchas fallas atribuidas al material sintético de las vías comienzan debajo de la superficie. Una base débil, húmeda, contaminada, agrietada, fuera de nivel o mal drenada puede aparecer posteriormente como encharcamientos, burbujas, desprendimiento, depresiones visibles, levantamiento de bordes o costuras abiertas.
Este riesgo es especialmente importante con una pista de goma prefabricada. . Las láminas producidas en fábrica proporcionan un espesor controlado, pero no se pueden ajustar en el sitio para ocultar cada punto bajo o cresta en el sustrato. Por lo tanto, la base debe tratarse como una interfaz de precisión y no como una pavimentación de carreteras ordinaria.
La siguiente lista de verificación está destinada a la entrega formal del contratista civil al instalador de superficies sintéticas. Debe completarse antes de unir los materiales. Las especificaciones del proyecto, los códigos locales, el ingeniero de diseño y los límites escritos del fabricante de la superficie seleccionada siempre tienen prioridad.
La inspección de la base debe completarse antes de que el adhesivo, los pesos temporales y las láminas prefabricadas oculten el sustrato.
Completa esta información antes de las doce comprobaciones:
Campo |
Registro de proyecto |
|
Proyecto y ubicación |
||
Tipo de instalación y objetivo de certificación |
||
Área de seguimiento y recuento de carriles |
||
Tipo de base y fecha de construcción. |
Asfalto / hormigón / sintético existente / otro |
|
Contratista base |
||
Fabricante de superficies y sistema. |
||
Fecha de inspección y clima. |
||
Inspectores y organizaciones |
||
Revisión de dibujo/especificaciones |
||
Instrumentos y estado de calibración. |
||
Áreas excluidas de la inspección |
||
Estado general |
Aceptado / aceptado con condiciones / rechazado |
Un inspector no puede decidir si una base cumple con los requisitos sin conocer la geometría aprobada, las pendientes, la acumulación de material, el sistema de superficie y el objetivo de la instalación. Una pista de entrenamiento escolar y un proyecto de certificación de World Athletics pueden tener diferentes requisitos de documentación y aceptación.
Controlar
• Se encuentran disponibles planos aprobados para la construcción y las últimas revisiones.
• Se coordinan la geometría de la pista, los lugares del evento, los bordillos, los canales de drenaje y las elevaciones.
• Se documenta el material base, el espesor, las juntas y el diseño estructural.
• Se identifica la superficie sintética y el adhesivo propuestos.
• Se conocen el objetivo de la certificación y las formas de medición.
• Los resultados de las pruebas de obras civiles y los registros de obra civil están disponibles.
• Todos los cambios de diseño y métodos de reparación cuentan con aprobación por escrito.
• Registro de dibujo.
• Envíos de materiales aprobados.
• Informes geotécnicos y estructurales.
• Registros de compactación/asfalto/hormigón.
• Estudio de obra.
• Registros de no conformidades y reparaciones.
Estado de aceptación
No continúe si el equipo está inspeccionando dibujos reemplazados o un sistema de superficie indefinido.

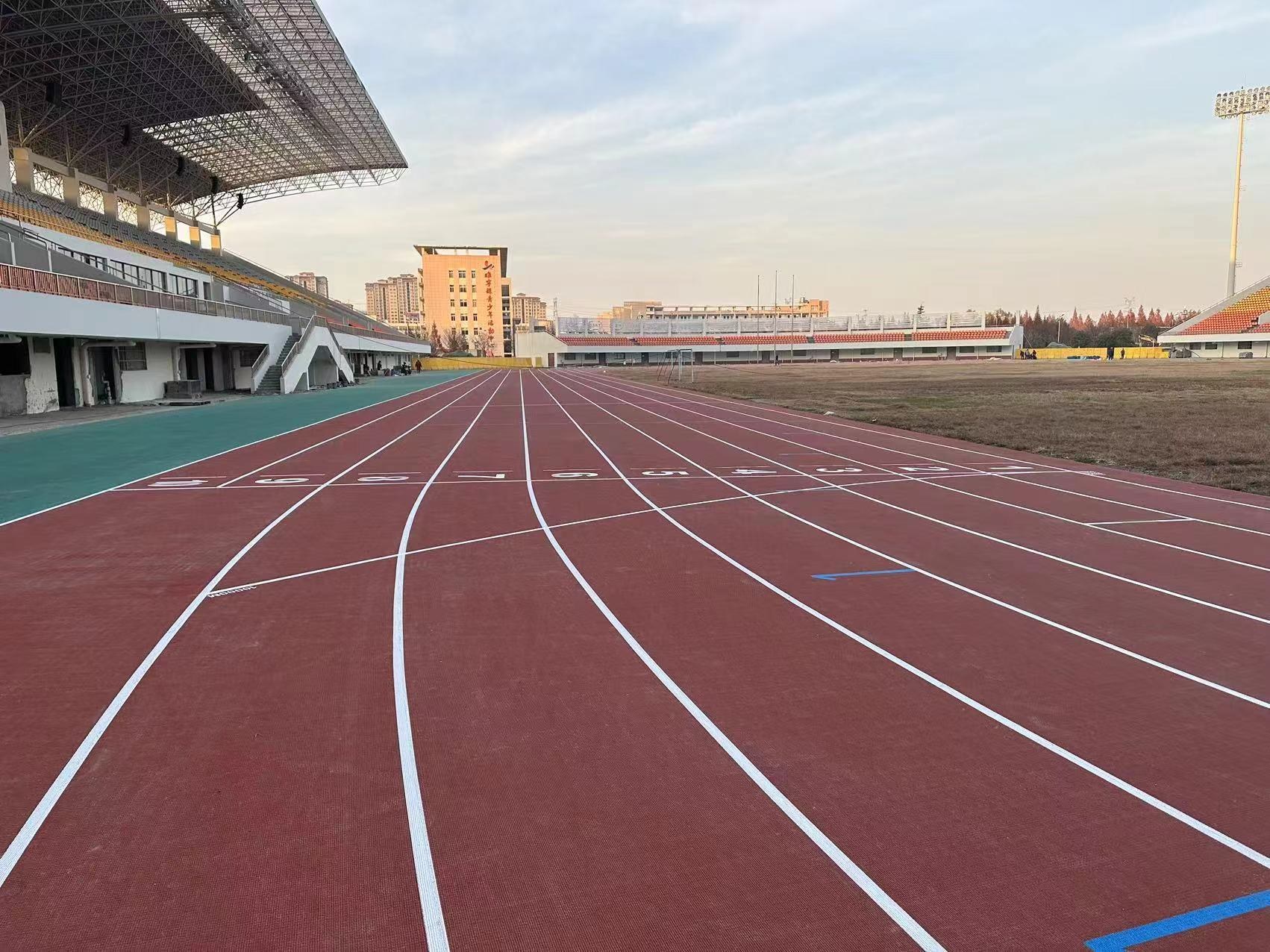

La superficie sintética no corrige un radio, ancho de carril, longitud recta, posición o elevación del lugar del evento incorrectos. Los errores de geometría descubiertos después de la superficie pueden requerir una corrección destructiva.
• Los puntos de control de reconocimiento permanente están protegidos e identificables.
• El centro de la vía, los radios, las rectas y la geometría del carril coinciden con el diseño aprobado.
• Las posiciones de los bordillos y canales de drenaje son correctas.
• Se coordinan pistas, zonas de despegue, salto de agua e interfaces de campo-evento.
• Las transiciones de nivel hacia el interior del campo y el pavimento externo no crean bordes de tropiezo ni agua atrapada.
• El formato de la encuesta es compatible con el informe de medición de la federación previsto.
Utilice instrumentos topográficos calibrados y un topógrafo calificado. Registre las coordenadas y los niveles, no sólo una declaración firmada que diga 'estudio completado'.
Resuelva las desviaciones de geometría con el diseñador y el asesor de certificación antes de la instalación en superficie. Los parches locales no pueden arreglar la geometría fundamental de la vía.
El asentamiento o movimiento en la formación, subbase o base puede agrietar o distorsionar la superficie terminada. La pista también debe transportar equipos de mantenimiento, oficiales, cargas temporales para eventos y vehículos de acceso controlado sin deformaciones a largo plazo.
Controlar
• No hay bombeo, surcos o movimiento detectable bajo carga aprobada.
• No hay áreas sueltas, irritantes, segregadas o inestables.
• Los registros de compactación y densidad cumplen con las especificaciones del proyecto.
• Los registros de resistencia/curado del asfalto u hormigón están completos.
• Las zanjas de servicios públicos, los cruces de drenaje y las excavaciones reparadas son estables.
• Los puntos de acceso pesado cuentan con el refuerzo diseñado.
Utilice los métodos de compactación, densidad, resistencia o laminado de prueba de la especificación civil. Un instalador de superficie no debe inventar criterios de aceptación estructural después de la construcción.
• Marcas de neumáticos o huellas que deformen permanentemente la base.
• Áridos sueltos bajo cepillado.
• Grietas que continúan a través de áreas reparadas.
• Asentamiento en torno a pozos de registro, canales o cruces de servicios.
Las crestas pueden telegrafiarse a través de la superficie. Las depresiones pueden retener agua. Las variaciones bruscas pueden crear un grosor inconsistente, afectar la comodidad del atleta y dificultar el cierre de las costuras.
• Se inspecciona toda la base en una cuadrícula acordada.
• Se comprueban rectas, curvas, interfaces de carril y áreas de eventos.
• Las juntas de los tramos de adoquín no tienen labios.
• Las reparaciones locales se mezclan gradualmente con los niveles circundantes.
• Los bordes del drenaje y del bordillo están al ras con la estructura terminada diseñada.
Utilice la longitud de regla, el nivel digital o la cuadrícula de estación total especificados por el proyecto. Marque cada área alta y baja en un plano.
El código de pistas de atletismo publicado por SAPCA ofrece un ejemplo de tolerancia de capa de desgaste de 6 mm bajo una regla de 3 m y señala explícitamente que pueden ser necesarias tolerancias más finas para los sistemas prefabricados . Ese valor no debe copiarse automáticamente. Muchos proyectos prefabricados adoptan un criterio de aceptación más estricto aprobado por el fabricante porque el espesor de la lámina no se puede variar para enmascarar irregularidades. Ver el Código de práctica de SAPCA .
Registro de inspección
Área/cuadrícula |
Método de prueba |
Desviación máxima permitida |
Resultado |
Pasa/falla |
Referencia de reparación |
|
• Esmerilar mecánicamente los puntos altos aprobados.
• Repare las depresiones con un material nivelador compatible y aprobado.
• Vuelva a comprobar el drenaje después de la reparación.
• No utilice adhesivo adicional como compuesto nivelador de uso general.

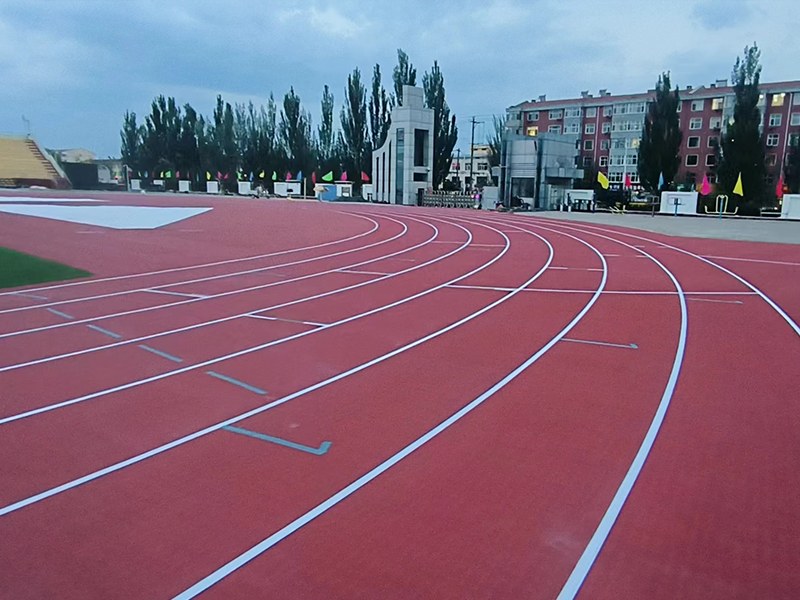

La geometría de carril larga y continua hace visibles la planitud de la base, la variación de nivel y los errores de transición después de la instalación.
La mayoría de los sistemas sintéticos prefabricados y sólidos son impermeables. El agua debe moverse a través de la superficie hasta un canal o salida. Una base visualmente lisa aún puede producir encharcamientos si las pendientes se invierten o los niveles de drenaje son incorrectos.
• Las pendientes longitudinales y transversales siguen el diseño aprobado y las reglas deportivas aplicables.
• No existen caídas inversas.
• El agua llega a los canales y salidas previstos.
• Los canales y drenajes ranurados tienen una línea y un nivel consistentes.
• Las salidas están conectadas, limpias y fluyen libremente.
• Se coordina el drenaje alrededor de pistas, áreas de eventos y transiciones.
• El drenaje subterráneo es completo y funcional.
• Revisar el levantamiento de nivel y el informe de contorno/pendiente.
• Realice la prueba especificada de inundación, manguera o simulación de lluvia después de que la base se haya estabilizado.
• Marcar los límites de los estanques y medir la profundidad/duración utilizando el método del proyecto.
Corrija la base o el sistema de drenaje antes de salir a la superficie. Perforar orificios aislados a través de un sistema impermeable no sustituye una solución de drenaje diseñada.
La humedad puede interferir con el curado del imprimador y del adhesivo, reducir la fuerza de unión y crear presión de vapor. Los síntomas pueden incluir burbujas, levantamiento y manchas oscuras o húmedas. Una superficie que parece seca no es prueba de que una losa de concreto o una capa inferior esté lista.
• La base ha completado el período de curado especificado.
• Se han registrado lluvias, lavados o riegos recientes.
• El método de prueba de humedad y el límite de aceptación están aprobados por el fabricante de la superficie/adhesivo.
• Cuando sea relevante, se evalúa la transmisión de vapor del concreto o la humedad relativa interna.
• Se comprenden los riesgos del agua subterránea y de la falta de barrera de vapor.
• Los drenajes, el riego y el riego del campo no introducen humedad oculta.
• Las condiciones de humedad ambiental y punto de rocío están dentro de los límites de instalación.
Utilice el método requerido por las especificaciones del adhesivo y del sustrato. Dependiendo del proyecto, esto puede incluir lecturas eléctricas calibradas de humedad, pruebas de carburo de calcio, pruebas de humedad relativa en losa, observación de láminas de plástico o una combinación. Los resultados de diferentes métodos no son intercambiables.
Distinción importante
La humedad base, , la humedad relativa ambiental y el punto de rocío son controles diferentes. Un proyecto puede aprobar una y reprobar otra.
Acción correctiva
• Permita un secado adicional.
• Mejorar el drenaje o detener la fuente de humedad.
• Utilice un sistema de mitigación de humedad aprobado únicamente con confirmación de compatibilidad por escrito.
• Vuelva a realizar la prueba y registre el resultado antes de publicarlo.
Se debe aceptar la humedad, la limpieza y la solidez de la superficie antes de mezclar un lote de imprimador o adhesivo controlado.
El adhesivo puede adherirse fuertemente a una piel débil que luego se separa de la base. Las superficies muy lisas, polvorientas, pulidas, sangrantes o porosas también pueden producir una unión inconsistente.
• La base es densa, coherente y libre de lechada o material friable.
• El asfalto es completamente estable y no hay sangrado del betún.
• Se han eliminado o aprobado los compuestos de curado, selladores o agentes de liberación del concreto.
• La textura de la superficie es adecuada para la imprimación y el adhesivo especificados.
• Las reparaciones son compatibles y están bien adheridas.
• Cuando sea necesario, se realiza una prueba de unión/tracción.
• Inspección visual y de percusión/sonda cuando corresponda.
• Prueba de rayado o resistencia superficial especificada por el ingeniero.
• Prueba de adhesión aprobada por el fabricante con modo de falla registrado.
No registre sólo el valor de extracción. Tenga en cuenta si se produjo una falla en el sustrato, la imprimación, el adhesivo, la lámina de superficie o en una interfaz.
Las grietas activas y las juntas de movimiento pueden reflejarse a través del riel terminado o generar tensión en las uniones. Las juntas de hormigón requieren un tratamiento especial; simplemente cubrirlos puede transferir movimiento a la superficie.
• Todas las grietas y juntas se mapean y fotografían.
• Se registran el ancho, la dirección y los signos de movimiento de las grietas.
• El ingeniero distingue las grietas estructurales y no estructurales.
• Se identifican juntas de construcción, control y expansión.
• Las reparaciones anteriores son sólidas y compatibles.
• Los detalles de la superficie en canales, bordillos y penetraciones permiten el movimiento donde sea necesario.
Utilice un detalle aprobado por el ingeniero y el fabricante. Dependiendo de la causa, pueden ser apropiados un relleno, enrutamiento y sellado flexibles, suturas, reconstrucción local o un detalle de movimiento. El relleno cosmético sin diagnosticar el movimiento no es una reparación duradera.
El polvo, el aceite, el diésel, los revestimientos para neumáticos, las algas, los compuestos de curado, las sales y los agregados sueltos pueden impedir la adhesión. La contaminación también puede migrar a través de los recubrimientos o crear un ablandamiento local.
• La superficie está libre de polvo y partículas sueltas.
• No quedan restos de aceite, combustible, grasa, pintura, productos químicos ni crecimiento orgánico.
• Se eliminan el agua de limpieza y los detergentes y la base queda seca.
• El tráfico de construcción se controla después de la limpieza.
• Los trabajos adyacentes de tierra, arena y terreno no pueden recontaminar el área liberada.
• Vacío e inspección visual.
• Toallita con paño blanco o prueba de limpieza aprobada por el proyecto.
• Prueba de rotura de agua u otra prueba de contaminación, si se especifica.
• Reinspección inmediatamente antes de la aplicación del adhesivo.
Utilice un proceso de limpieza mecánico o químico compatible aprobado por el diseñador y el fabricante. No extienda la contaminación sobre un área más grande limpiando descuidadamente con solvente.
Por qué es importante

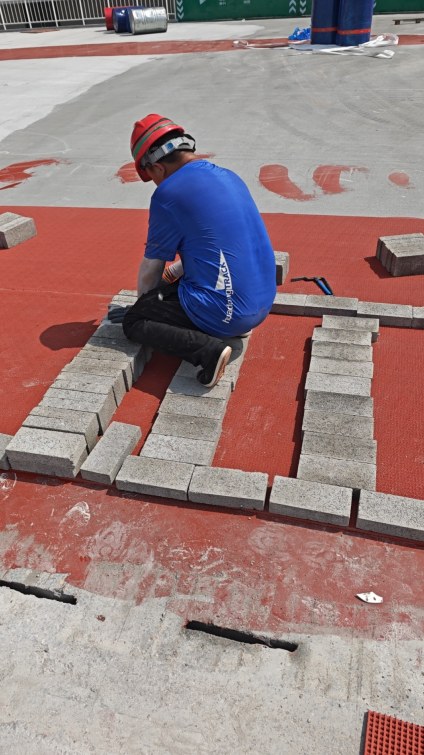

Muchas fallas locales ocurren en los detalles y no en la mitad de un rollo: bordes de drenaje, bordillos, fosos, cubiertas, mangas, pistas y transiciones de materiales.
Controlar
• Las alturas de los bordes permiten el espesor de superficie y el adhesivo especificados.
• Las cubiertas de los canales de drenaje se pueden quitar y mantener.
• Los bordillos, boxes y cubiertas están asegurados y correctamente alineados.
• No existen bordes cortantes que puedan dañar la lámina.
• Las penetraciones están selladas y estables.
• Los detalles de transición evitan los bordes expuestos de las láminas y la entrada de agua.
• Se instalan tiras de terminación o huecos donde sea necesario.
Evidencia
Crea un cronograma de detalles fotográficos. Una fotografía de base general no puede demostrar que todos los desagües, bordillos y cubiertas estén listos.
Por qué es importante

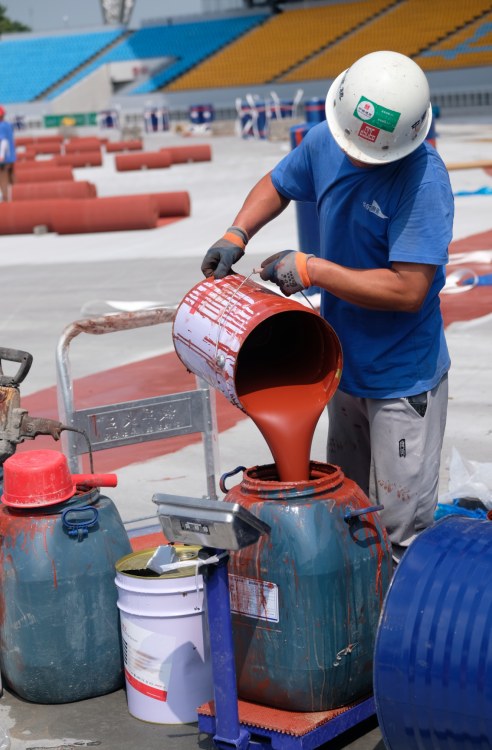

Los adhesivos e imprimadores tienen límites de temperatura del aire, temperatura del sustrato, humedad relativa, lluvia, viento y punto de rocío. El clima puede cambiar el tiempo de apertura, la curación y el riesgo de contaminación.
Controlar
• Los límites de instalación escritos por el fabricante se incluyen en la declaración del método.
• Hay instrumentos calibrados disponibles para aire, temperatura de superficie y humedad.
• Se controlará el margen del punto de rocío cuando sea necesario.
• Disponemos de previsión meteorológica fiable y protección contra la lluvia.
• El viento no arrastrará polvo sobre el adhesivo.
• Las zonas de trabajo pueden cerrarse hasta que se complete el curado.
• La ventilación interior es adecuada.
Registro de instalación
Registre las condiciones con la frecuencia requerida por la declaración del método, no solo una vez al comienzo del día.
Tiempo |
Temperatura del aire. |
Temperatura base. |
RH |
Punto/margen de rocío |
Clima |
Lote adhesivo |
Área instalada |
|
Por qué es importante
Una base técnicamente aceptable puede dañarse mientras los rollos, el adhesivo y el equipo de instalación se colocan en su posición. Sin una autorización firmada, la responsabilidad por defectos posteriores queda en disputa.
Controlar
• La vía de acceso al material no sobrecarga ni contamina la base.
• Los rollos se pueden almacenar planos/de forma segura según las condiciones del fabricante.
• Se controlan la temperatura de almacenamiento y la vida útil del adhesivo.
• Se planifican zonas de trabajo, accesos de emergencia y manejo de residuos.
• Otros comercios están excluidos de las áreas liberadas.
• La protección temporal no atrapa la humedad ni marca la base.
• Los elementos de la lista de pendientes están cerrados o claramente condicionados.
• El contratista civil, el instalador de superficie, el consultor y el propietario firman el acta de entrega de base.
Declaración de lanzamiento base
Una autorización de base firmada proporciona el punto de partida medido necesario para carriles rectos, curvas estables y transiciones controladas.
Utilice frases como:
Las áreas inspeccionadas enumeradas en este registro se aceptan únicamente para la instalación del sistema de superficie identificado y sujetas a las condiciones establecidas. La aceptación no transfiere responsabilidad por defectos estructurales ocultos, movimientos futuros o desviaciones fuera de las áreas inspeccionadas. Cualquier lluvia, contaminación, daño u obra civil adicional después de la liberación requiere una nueva inspección. |
Lista de verificación consolidada de 12 puntos
No. |
Artículo de inspección |
Estado |
Evidencia/referencia |
Acción correctiva |
Cerrado por/fecha |
|
1 |
Documentos, diseño y uso previsto. |
|||||
2 |
Geometría de seguimiento y control topográfico |
|||||
3 |
Estabilidad estructural y capacidad de carga. |
|||||
4 |
Planitud superficial y niveles locales. |
|||||
5 |
gradientes y drenaje |
|||||
6 |
Riesgo de humedad y vapor del sustrato. |
|||||
7 |
Sanidad superficial e idoneidad de la unión |
|||||
8 |
Grietas, juntas y reparaciones. |
|||||
9 |
Limpieza y contaminación |
|||||
10 |
Bordes, canales y transiciones |
|||||
11 |
Ventana meteorológica e instalación. |
|||||
12 |
Logística, protección y liberación formal. |
Síntomas de falla comunes y causas probables relacionadas con la base
Síntoma después de la instalación |
Posibles causas de base/interfaz |
Punto de partida de la investigación |
|
Burbujas o ampollas |
Humedad, presión de vapor, adhesivo faltante, base contaminada |
Historial de humedad, patrón de unión, interfaz de falla |
|
Costuras abiertas o elevadas |
Mala alineación, crestas de base, curado adhesivo, movimiento |
Estudio de nivel, detalle de costura, registro adhesivo |
|
Estanque |
Caída inversa, depresiones locales, error en el nivel del drenaje. |
Niveles construidos y prueba de agua. |
|
Crestas/depresiones visibles |
Base fuera de tolerancia o reparación abrupta |
Levantamiento con regla/cuadrícula |
|
Levantamiento de bordes |
Entrada de agua, borde débil, contaminación, retención insuficiente |
Inspección de detalle de bordes y drenaje. |
|
Grietas reflejadas a través de la superficie. |
Grieta activa del sustrato o movimiento de juntas. |
Mapa de grietas y revisión estructural. |
|
Áreas locales blandas o huecas |
Piel de sustrato débil, mala cobertura adhesiva, humedad |
Apertura sonora y controlada. |
|
Rendimiento inconsistente |
Variación del espesor de la superficie/base o discrepancia del sistema |
Espesor, identidad del producto y registros de encuestas. |
Éstas son indicaciones de investigación, no diagnósticos automáticos. Las partes interesadas deben acordar la apertura o las pruebas destructivas.
1.¿Qué tan plana debe ser una base asfáltica para una pista de atletismo prefabricada?
Utilice el método de prueba y la tolerancia especificados por el proyecto y el fabricante. Los sistemas prefabricados generalmente necesitan una tolerancia de base más fina que los sistemas in situ porque el espesor de la lámina no se puede ajustar para absorber las irregularidades. Registre una cuadrícula completa, no algunas ubicaciones convenientes.
2. ¿Se puede instalar una pista de goma directamente sobre concreto?
Puede ser posible cuando el fabricante apruebe el sistema y el diseño aborde la humedad, el curado, las juntas, las grietas, la textura y el drenaje. El hormigón no es automáticamente aceptable porque es duro y nivelado.
3. ¿Cuánto tiempo debe curar una nueva base?
No existe una única respuesta global. Depende del diseño del asfalto/hormigón, el clima, la humedad, el método de curado, el adhesivo y el fabricante. La instalación debe basarse en la preparación verificada, no solo en la antigüedad del calendario.
4. ¿Por qué burbujean las pistas de atletismo sintéticas?
Las posibles causas incluyen humedad del sustrato, presión de vapor, contaminación, errores de mezcla o cobertura del adhesivo, condiciones climáticas durante la instalación y capas de sustrato débiles. Una inspección forense debe determinar la interfaz de falla antes de la reparación.
5. ¿Puede el adhesivo compensar los puntos bajos?
No como un método de nivelación general. El exceso de adhesivo puede crear un curado desigual, movimiento o variación visible. Utilice un compuesto de reparación de base aprobado y vuelva a comprobar los niveles.
6. ¿Es suficiente una inspección visual?
No. Una base puede parecer suave pero tener gradientes incorrectos, mucha humedad, capas débiles o errores de geometría. Combina documentos, mediciones, pruebas y fotografías.
7.¿Debe el instalador de superficie aprobar la base del contratista civil?
Sí, una autorización formal de la interfaz es una buena práctica, pero el documento debe definir el alcance de la inspección y preservar la responsabilidad por defectos estructurales ocultos y daños posteriores.
8. ¿Cuándo se debe realizar una prueba de inundación o de manguera?
Después de completar el drenaje y los niveles de base finales y antes de la superficie, utilice el método aprobado por el proyecto. Deje que se seque normalmente antes de realizar trabajos de unión sensibles a la humedad.
9. ¿Qué pasa si llueve después de aceptar la base?
Vuelva a inspeccionar el área afectada, repita las comprobaciones de humedad/limpieza según sea necesario y emita una nueva liberación antes de unir.
10.¿Quién debería aprobar las reparaciones de la base?
El diseñador/ingeniero correspondiente y el representante técnico del sistema de superficie deben aprobar las reparaciones que afecten la estructura, el drenaje, los niveles, las juntas o la adherencia.
Una base de pista de atletismo debe liberarse a través de evidencia, no de presión de cronograma. Las pocas horas dedicadas a documentar la geometría, la planitud, el drenaje, la humedad y la idoneidad de la unión pueden evitar semanas de reparaciones y disputas posteriores.
HuadongTrack página de soporte base y secuencia de instalación de vías prefabricadas explica la interfaz desde la inspección hasta la entrega. Para una revisión del proyecto, envíe el tipo de base, fecha de construcción, estudio, fotografías, datos de humedad, ubicación del proyecto y ventana de instalación propuesta.
